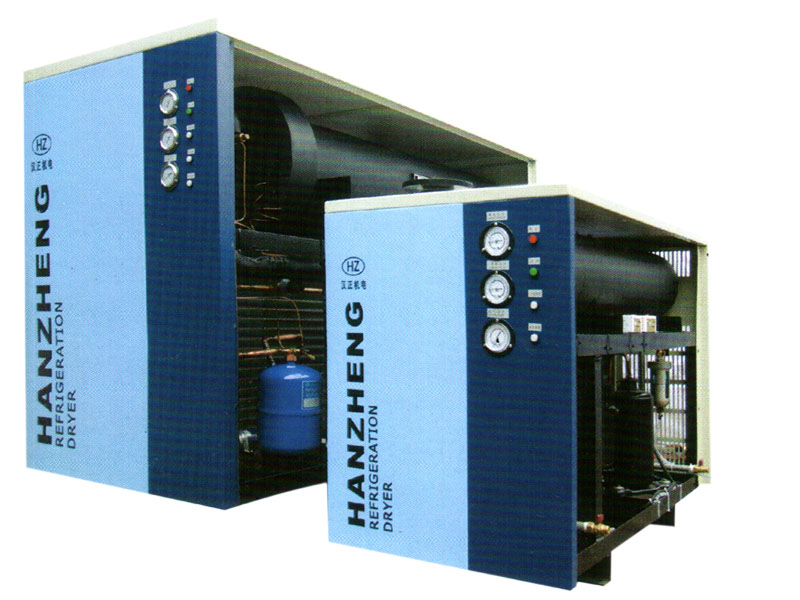

HZL水冷型冷凍式干燥機
入口溫度≤60℃
安裝場地：場地平整，無需地基
環(huán)境溫度無特別要求
冷卻水工作壓力0.2-0.4mpa,進水水溫≤32℃
冷凝器耗水量：L/H=157×處理量m3/min
特殊規(guī)格可接受訂貨
|
型號 |
HZL |
|
-120W |
-150W |
-200W |
-250W |
-300W |
-400W |
-500W |
-600W |
-800W |
-1000W |
-1500W |
-2000W |
-3000W |
|
處理量 |
13 |
17 |
23.5 |
28 |
34.5 |
45 |
55 |
65 |
87 |
110 |
160 |
210 |
320 |
|
工作壓力 |
標準0.7mpa 最高1.0mpa |
|
露點溫度 |
2℃-10℃ |
|
制冷劑 |
R-22 |
|
電源 |
3ф50HZ 380V |
|
壓力機功率 |
2.47 |
3.17 |
4.06 |
5.16 |
6.04 |
8.04 |
9.21 |
11.5 |
15.6 |
22.4 |
30.7 |
37.8 |
45.8 |
|
冷凝器接口尺寸 |
ZG1/2" |
ZG2/4" |
ZG3/4" |
ZG1" |
ZG1" |
ZG11/4" |
ZG11/2" |
ZG2" |
ZG2" |
ZG2" |
ZG3" |
ZG4" |
ZG5" |
|
進出氣 |
DN80FL |
DN80FL |
DN80FL |
DN80FL |
DN100FL |
DN100FL |
DN100FL |
DN1525FL |
DN150FL |
DN150FL |
DN200FL |
DN200FL |
DN200FL |
|
外形尺寸 |
長 |
1300 |
1400 |
1550 |
1800 |
1800 |
2050 |
2300 |
2300 |
2700 |
3200 |
3300 |
3800 |
4000 |
|
寬 |
650 |
650 |
800 |
800 |
850 |
950 |
1300 |
1300 |
1300 |
1300 |
1750 |
1750 |
2000 |
|
高 |
950 |
1000 |
1100 |
1200 |
1350 |
1350 |
1800 |
1800 |
1900 |
1900 |
2000 |
2000 |
2200 |
|
凈重 |
260 |
360 |
435 |
520 |
620 |
720 |
820 |
950 |
1100 |
1500 |
1900 |
2300 |
2600 |
HZH水冷型冷凍式干燥機
入口溫度≤80℃
安裝場地：場地平整，無需地基
環(huán)境溫度無特別要求
冷卻水工作壓力0.2-0.4mpa，進水水溫≤℃。
前置冷凝器耗水量：L/H=300×處理量m3/min
冷凝器耗水量：L/H=157×處理量m3/min
特殊規(guī)格可接受訂貨
| 型號 |
HZH |
| -120W |
-150W |
-200W |
-250W |
-300W |
-400W |
-500W |
-600W |
-800W |
-1000W |
-1500W |
-2000W |
-3000W |
| 處理量 |
13 |
17 |
2.5 |
28 |
34.5 |
45 |
55 |
65 |
87 |
110 |
160 |
210 |
320 |
| 工作壓力 |
標準0.7mpa 最高1.0mpa |
| 露點溫度 |
2℃-10℃ |
| 制冷劑 |
R-22 |
| 電源 |
3ф50HZ 380V |
| 壓縮機功率 |
2.47 |
3.17 |
4.06 |
5.16 |
6.04 |
8.04 |
9.21 |
11.5 |
15.6 |
22.7 |
30.7 |
37.8 |
45.8 |
| 接口尺寸 |
前置冷凝器 |
ZG3/4" |
ZG1" |
ZG1" |
ZG11/2" |
ZG11/2" |
ZG2" |
ZG2" |
ZG21/2" |
ZG21/2" |
ZG21/2" |
ZG21/2" |
ZG3"×2 |
ZG3"×2 |
| ZG1/2" |
ZG13/4" |
ZG13/4" |
ZG1 |
ZG1 |
ZG11/4" |
ZG11/2" |
ZG2" |
ZG2" |
ZG2" |
ZG3" |
ZG4"×2 |
ZG34"×2 |
| 進出氣 |
DN80FL |
DN80FL |
DN80FL |
DN80FL |
DN100FL |
DN100FL |
DN100FL |
DN125FL |
DN150FL |
DN150FL |
DN200FL |
DN200FL |
DN250FL |
| 外形尺寸 |
長 |
1300 |
1400 |
1550 |
1800 |
1800 |
2050 |
2300 |
2300 |
3000 |
3200 |
3300 |
3800 |
4000 |
| 寬 |
650 |
650 |
800 |
800 |
850 |
950 |
1300 |
1300 |
1500 |
1500 |
1750 |
1750 |
2000 |
| 高 |
1250 |
1430 |
1430 |
1430 |
1750 |
1800 |
1800 |
1800 |
1900 |
1900 |
2400 |
2500 |
2800 |
| 凈重 |
330 |
450 |
530 |
620 |
780 |
820 |
860 |
1050 |
1250 |
1700 |
2200 |
2650 |
3000 | |
